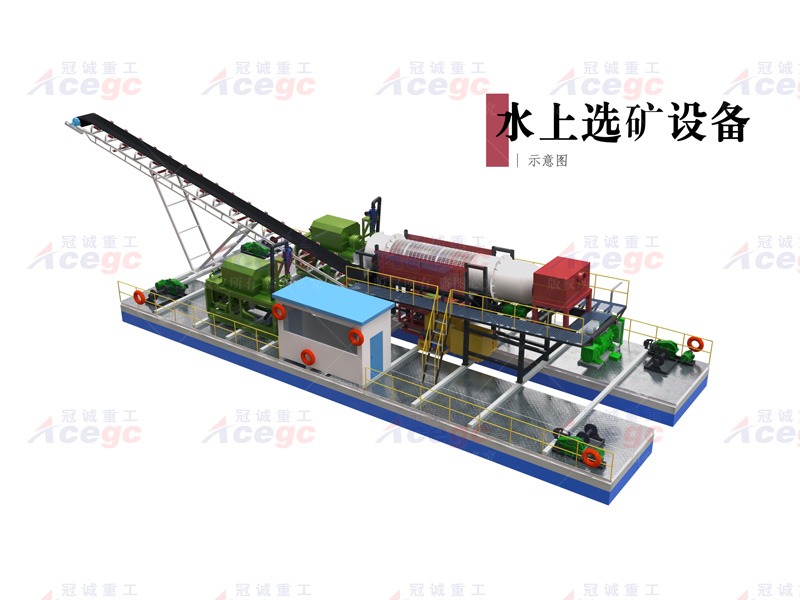

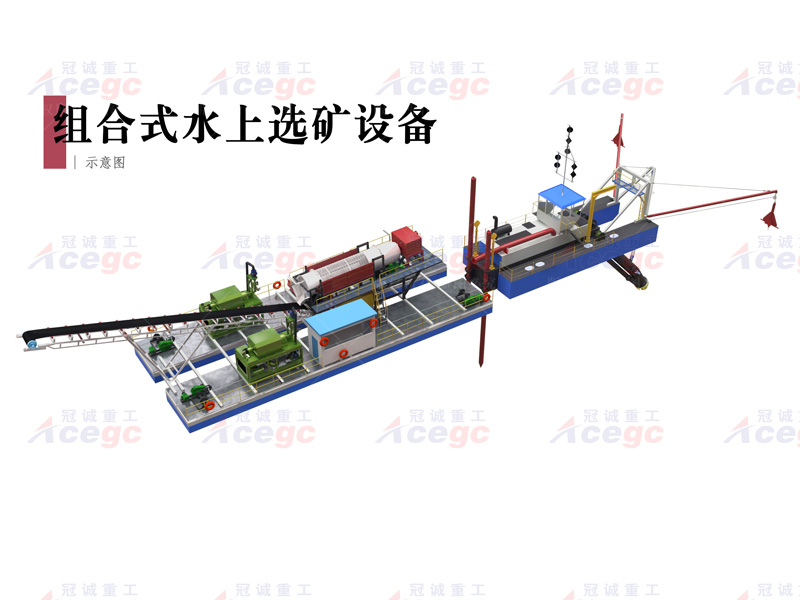

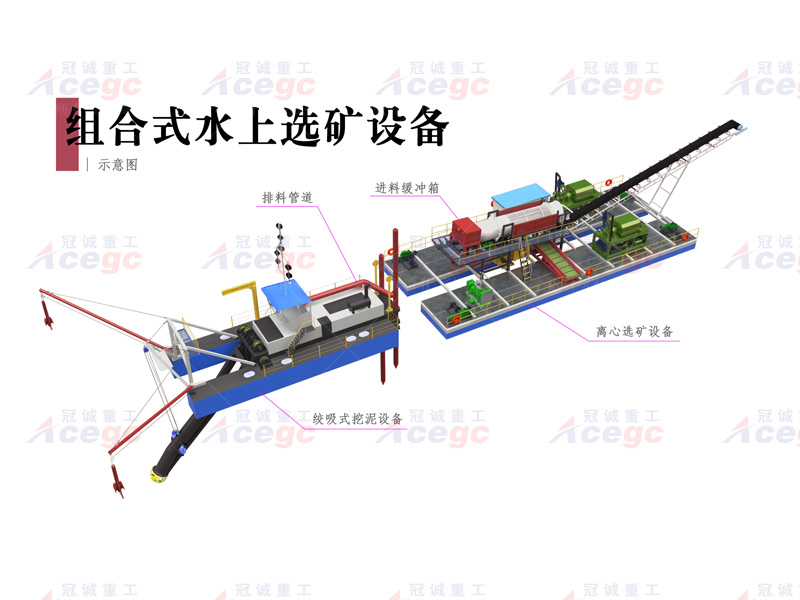

150-200 m3/h组合式水上选矿淘金船

水上选矿淘金船

水上选矿淘金船

水上选矿淘金船

水上选矿淘金船



150-200 m3/h组合式水上选矿淘金船技术参数&报价清单

名称
Name

规格
Specification

数量
Quantity

功率
Power

备注
Remark

浮体

总长度约23米,单宽3.6米(1.8+1.8组合),高0.91米;面板4mm花纹板,底板、侧板6mm

1套

-



锚绳卷扬机

主锚350#减速机+5.5KW电机

1套




锚绳卷扬机

副锚 250#减速机+3KW电机

4套




进料缓冲箱



1套

-



滚筒筛

筛体内径1.5米,净筛网长度3.6米,筛体总长度约7.3米;
绞洗筒:Ø1.5米,壁厚20mm;
滚筒筛:采用Ø22mm油田耐磨提油杆间隔5CM编网;
筛体内含多条螺旋绞刀从头部覆盖至尾部;
滚筒托轮:Ø670mm实芯耐磨工程轮胎*8条;
动力:11KW摆线针*2台,双传动,四驱;
中央供水系统:鸭嘴式喷水咀,120°交叉扇形喷射;
通廊爬梯护栏两侧各1套

1套




振动溜槽

规格:1200*4500
电机:3KW*1台

1台




废料杆

B1000*19m,双层桁架结构
22KW电动滚筒*1台

1套




离心机

1200#卧式全自动排矿离心机
电机:18.5KW*1台
空压机:3KW*1台
PLC电脑控制柜*1套

2台




离心水泵

15KW,流量150m3/h

1台




沙泵&料箱

4寸沙泵+15KW电机+料箱

2套


离心机供料

控制柜

内部开关品牌:德力西或正泰

1套

-



发电机组

250KW康明斯或玉柴动力

1台

-



总用电功率

    总装机功率:KW
正常工作功率:KW

出厂价格

¥:15053659999来电索要元(含发电机组,不含税与运费,税率13%)

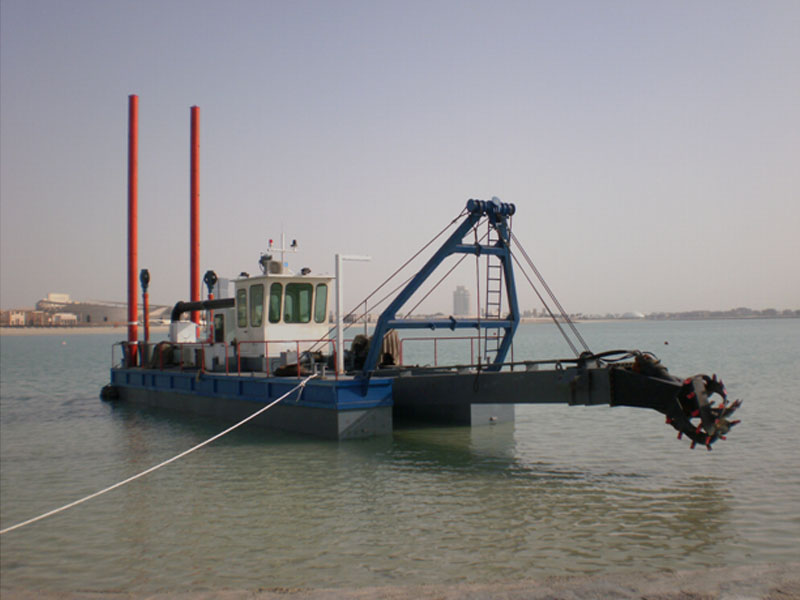

绞吸式挖泥船
水上选矿淘金船


绞吸式挖泥船技术参数&报价清单

YK-CSD200P 技术规范

No.

Item

Description

Remark

1.

主要参数



(1). 总长

31m



(2). 浮体长

23.5m



(3). 主机舱长度

10.m



(4). 型宽

5.2m



(5). 型深

1.6m



(6). 平均吃水

1.0m



(7). 挖深

15m

水面以下

(8). 最大排送距离

1000m



(9). 泥泵清水流量

900m³/h



(10). 桥架吸管直径

350mm

Out Diameter

(11). 机舱排管直径

300mm

Out Diameter







2.

主机舱



(1). 尺寸

10.m*2.2m*1.5m



(2). 底板厚度

10mm

ccsb船用钢板

(3). 侧板厚度

8mm

CCSB 船用钢板

(4). 前后板厚度

14mm

CCSB 船用钢板







3.

侧浮体



(1). 尺寸

23.5m*1.5m*1.5m



(2). 底板厚度

6mm



(3). 侧板厚度

6mm



(4). 前后板厚度

6mm









4.

主柴油机



驱动泥泵



(1). 品牌

潍柴



(2). 型号

6160

船机

(3). 功率和转速

330Kw @ 1000 rmp



(4). 油耗

40L/h



(5). 冷却方式

水冷











6.

轴带发电机



(1). 品牌

        16kw















7.

备用发电机组



(1). 品牌

潍柴



(2). 功率和转速

24Kw



(3). 油耗

4L/h



(4). 冷却方式

水冷



(5). 输出电压

220/380V









8.

挖泥泵



(1). 品牌

石家庄



(2). 型号

200G-G



(3). 泵进口直径

250mm



(4). 泵出口直径

200mm



(5). 扬程

50m



(6). 泵转速

1000rpm

浓度15%

(7). 泵流量

 900m³/h









9.

齿轮箱



(1). 型号

FDL320



(2). 速比

1 : 1









10.

绞刀



总成

液压马达+行星齿轮箱



绞刀功率

60kw



刀圈直径

900mm



绞刀直径

1000mm



刀片数量

           5

高锰钢

刀齿数量

           33

高强度合金

绞刀转速

        30rpm









11.

桥架绞车



绞车品牌

新宏

意大利合资品牌

第一层拉力

4Ton



钢丝绳直径

18mm



绳容量

120m



绳速

0-20m/min









12.

横移绞车液压驱动



绞车马达品牌

意宁



第一层拉力

4Ton



钢丝绳直径

16mm



绳容量

120m



绳速

0-20m/min



数量

2









13

固定桩



长度

18m



直径

 377mm



重量

           2400Kg





14

液压油缸



油缸行程

2.0m



油缸直径

140mm



工作压力

16Mpa



油缸行进速度

0.2m/s





15.

驾驶室



(1). 控制台

控制全设备挖泥动作,监视发动机等设备的运转状况。
PLC-西门子主控制台。

(2). 可调节座椅

驾驶员座椅



(3). 空调

一台





16.

液压系统



A. 简介

液压系统为桥架绞车,横移绞车,绞刀头和固定桩油缸提供动力。

B. 液压马达

液压马达来自意大利合资品牌意宁,优异的性能和使用寿命

C. Hydraulic Pump

南京



17.

喷漆防锈





简介

焊接之前,所有的钢板做喷砂处理。使用优质专业的舶防锈漆。3-4层喷漆,水线下最小厚度400微米。
浮体内外安装防腐装置。



18.

电气系统









简介

所有电器元件采用国内外知名品牌如欧姆龙,正泰等。配备过载保护来确保电路安全。使用船舶专用防水电缆电线。

19.

通讯系统



(1). 礠罗京

配备



(2). 甚高频

配备



20.

出厂价格(不含管线)

万元(不含税与运费,税率13%

150-200 m3/h组合式水上选矿淘金船合计出厂价格

名称

规格

数量

单价/万元

总价/万元

水上离心选矿设备



1套





水上绞吸挖泥设备



1套





合计出厂价格

¥:万元(不含税与运费,税率13%)
